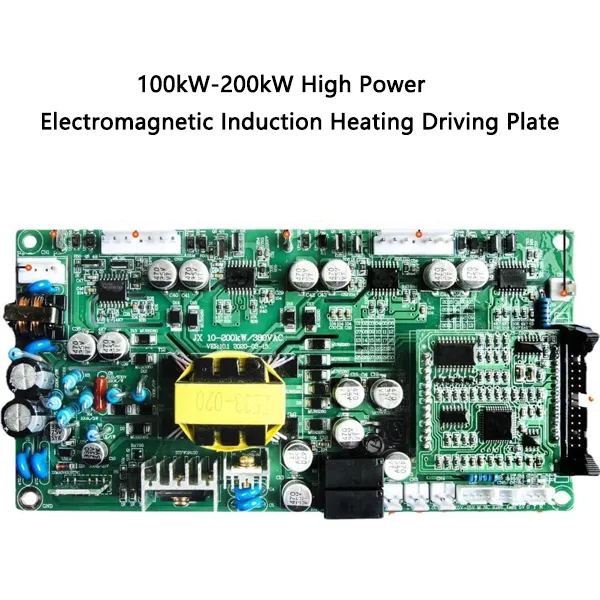

100kW-200kWハイパワー電磁誘導加熱駆動プレート
定格電力：10kW～200kW
定格電圧および周波数：380V / 50Hz / 60Hz
電圧適応範囲：380V±20%
適用周囲温度：-20～40℃
適用周囲湿度: ≤ 95%
電力調整範囲: 20% ~ 100%
熱変換効率: ≥ 99%
有効電力：10kW～200kW
動作周波数：5〜40KHz
より高い電力の需要を満たすために、4 ～ 6 個の 450A / 1200V モジュールを最大 160 ～ 200kW の電力で駆動できる 100kW ～ 200kW ドライバーが導入されています。下位互換性もありえます。10～100kwシリーズのドライバーとして使用可能です。デュアルコア高速プロセッサとドイツのインフィニオンドライブチップを採用し、0-5V、0-10V、4-20mA、RS-485通信、4チャンネル温度、マルチチャンネルプログラマブルを内蔵し、最良の動作状態に達します。入力2ウェイプログラマブルリレー出力、蒸気制御システムおよびその他の制御機能。高出力ボイラー、蒸気、伝熱油、大型パイプライン、反応器などに広く使用できます。
1. モニターを接続する
2. メインコントロールボードに接続します
3. パソコンと接続する
4. 接続制御（次の機械の起動端子に接続）
5. 外部 24V 導かれた インジケータライト
6.負荷第2温度検知（サーミスター、測定範囲：0～200℃）
7.負荷1次温度検知（サーミスター、測定範囲：0～200℃）
8. 外部 10K 調整可能抵抗 (F-02 を 01 に設定する必要があります)、電力サイズを調整します
9.24V電源(COM)、入力起動端子とのコモン端子
10.24V電源+24V
11. X4、入力端子 (F-02 が 05 に設定されている場合、X4 と COM は閉じたときに 30% の電力で動作します)
12. X5、入力端子 (F-02 が 05 に設定されている場合、閉状態では X5 と COM は 60% の電力で動作します)
13. X6、入力開始端子がCOM端子と接続されている場合に動作し、切断されると停止します。
14.負荷4次温度検出（熱電対、測定範囲：0～1023℃）
15.負荷第3温度検出（熱電対、測定範囲：0～1023℃）
16. X1、入力端子と COM が閉じられ、水位低下を示します
17. X2、入力端子とCOMは中水位表示のために閉じられます
18. X3、入力端子とCOMは高水位表示のために閉じられます
19. 外部上部コンピュータまたはタッチスクリーン、AB ライン、リモート制御を実現
20.0-10V入力端子、入力0-10V電圧制御電源をGND間に接続（F-02を3に設定）
21.4～20mA入力端子、GND間は4～20mA電圧制御電源入力（F-02は4に設定）
22. グランド
23.0-5V入力端子とGND間は入力0-5V電圧制御電源(F-2に設定)
24. 障害出力。通常動作中は切断され、障害が発生すると閉じます。
25. 事前にプログラム可能な出力の場合
